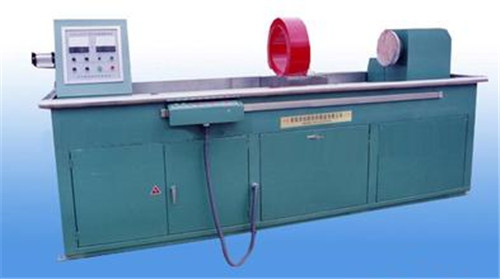

磁力探傷設備的分類，按設備分量和可移動性分為固定式、移動式和便攜式三種。按設備的組合方法分為一體型和分立型兩種。一體型磁粉探傷機，是將磁化電源、螺管線圈、工件夾持設備、磁懸液噴灑設備、照明設備和退磁設備等部分，按功用制成獨自分立的設備，在探傷時組合成體系運用的探傷機。固定式探傷機歸于一體型的，運用操作便利。移動式和便攜式探傷儀歸于分立型的，便于移動和在現場組合運用。 這三種類型的探傷設備特色如下： 1、固定式磁粉探傷機:固定式磁粉探傷機的體積和分量大，無損檢查資源網額外周向磁化電流通常從1000~10000A。能進行通電法、基地導體法、感應電流法、線圈法、磁軌法全體磁化或復合磁化等，帶有照明設備，退磁設備和磁懸液拌和、噴灑設備，有夾持工件的磁化夾頭和放至工件的工作臺及格柵，適用于對大、中、小型工件的探傷。 2、移動式磁粉探傷儀:移動式磁粉探傷儀額外周向磁化電流通常從500~800A。主體是磁化電源，可提供溝通和單向半波整流電的磁化電流、附件有觸頭、夾鉗、開合和閉合式磁化線圈及軟電纜等，能進行觸頭法、夾鉗通電法和線圈法磁化。這類設備通常裝有滾輪可推進，或吊裝在車上拉到查驗現場。對大型工件分段探傷。 3、便攜式探傷儀:便攜式探傷儀具有體積小、分量輕和攜帶便利的特色，額外周向磁化電流通常從500A~2000A。適用于現場、高空和戶外探傷，通常用于查驗鍋爐壓力容器和壓力管道焊接。以及對飛機、火車、輪船的原位探傷或對大型工件的局部探傷。常用的儀器有帶觸頭的小型磁粉探傷機、電磁軌、穿插磁軌或永久磁鐵等。儀器手柄上裝有微型電流開關。操控痛、斷電和制動衰減退磁。 http://maid021.com |
